Plano de Casa Grande de 4 Dormitorios 176 m2

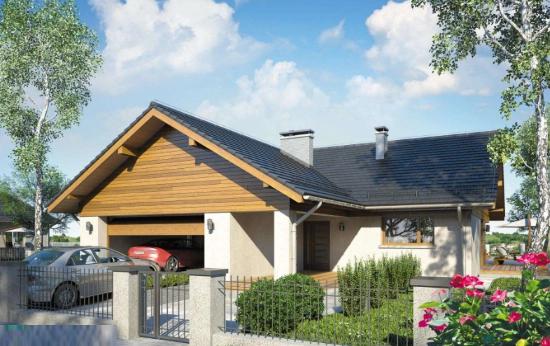

Esta magnifica casa a sido construida en una parcela de 700 m2, la superficie útil de la vivienda son de 176 metros cuadrados que se encuentra dividida en 4 dormitorios. La casa tiene aspecto de cabaña moderna, ya que se ha conservado la parte superior de la casa en maderas vista, y la parte inferior ha sido levantada sobre bloques. El techo de la vivienda es a dos aguas, con un ángulo de 30º.


cabaña sobre bloques


El diseño de casa es muy vanguardista, ha sido confeccionada para una familia de 6 persona, con espacio suficiente en el exterior para actividades recreativas, así como posibilidad a colocar una piscina.



La cochera cuenta con espacio suficiente para dos vehículos de dimensiones normales, tipo berlinas. Y la entrada al hogar esta cubierta por un porche bien recogido.

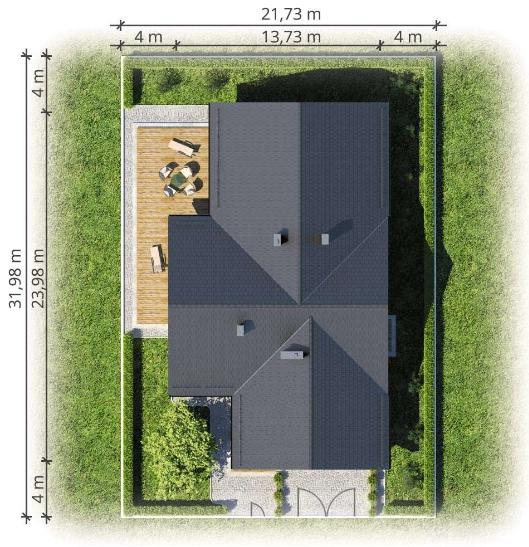

Plano visto desde arriba

Aquí mostramos las dimensiones del terreno, estas dimensiones son las recomendadas como mínimas, en el caso de vallar el perímetro, porque solo así no se impediría la entrada de luz natural al hogar.


vista aera del plano

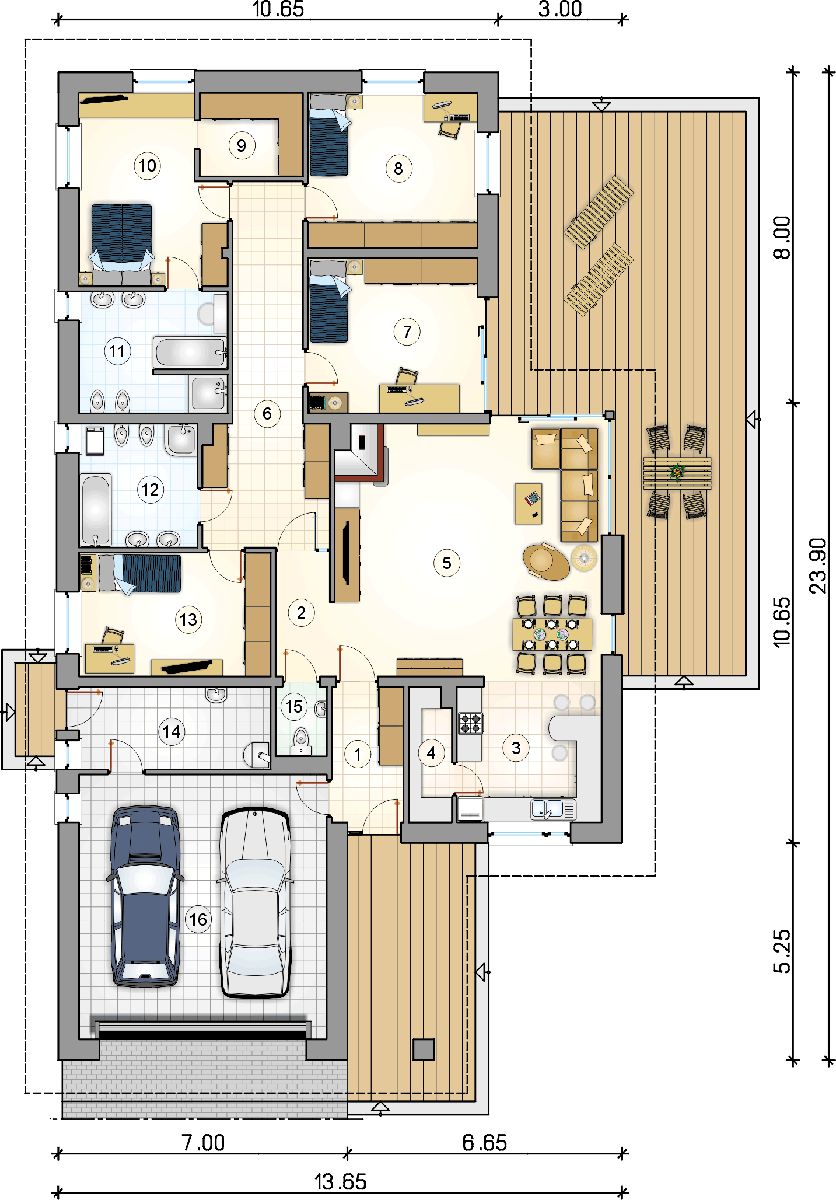

Ahora vamos a ver el plano de la casa a color, con todas sus medidas en metros cuadrados por habitación. Cada espacio se encuentra enumerado y debajo del plano se incluyan las dimensiones.

descargar plano a color idea


Vestíbulo: 5,55 m2

Pasillo: 3,80 m2

Cocina: 2,50 m2

Despensa: 3,20 m2

Salón/Comedor: 39,15 m2

Pasillo: 18,7 m2

Dormitorio: 15,20 m2

Dormitorio: 15,20 m2

Vestidor: 4,90 m2

Dormitorio: 14,85 m2

Baño: 10,15 m2

Cuarto de Baño: 8,45 m2

Dormitorio: 13,70 m2

Sala de Calderas: 9,10 m2

Baño: 2,00 m2

Garaje: 38,10 m2

Recorrido de la casa

El recorrido de la casa es muy intuitivo y se encuentra bien distinguidas las zonas comunes de las zonas privadas o de descanso. La parte izquierda de la casa esta conformada de dormitorios y la derecha son los espacios comunes.

La cocina es un espacio abierto junto al comedor y salón, y este a su vez da con un gran ventanal al porche exterior abierto.

En la parte izquierda solo el dormitorio de matrimonio cuenta con un vestidor y cuarto de baño completo privado, y los otros 3 dormitorios comparten un cuarto de baño. Para los invitados el baño es el que se encuentra junto al vestíbulo a la izquierda.



Descargar Plano Gratis en PDF

Este plano tiene libre los derechos de descarga, puede ser bajado a un dispositivo móvil o PC desde el siguiente botón de descarga. El formato del archivo es en PDF e incluye las fachadas, vista aérea y el plano a color.


Descargar Plano Completo

La lectura del plano se encuentra en este artículo junto a sus metros cuadrados.
